具身机器人关节FPC弯折方案深度解析：10万次弯折不断的"神经线"怎么造？

28个执行器、30+个自由度、成百上千根线束——人形机器人关节处的FPC弯折可靠性，正在成为具身智能落地的"隐性地雷"。从材料体系到布线拓扑，一份系统性的弯折方案正在成型。

当所有人都在关注机器人的"大脑"——大模型与算力芯片时，一个更底层的问题正在浮出水面：机器人全身30多个自由度，关节处FPC排线每天承受上万次往复弯折，铜箔疲劳断裂、层间剥离、焊点开裂……一旦"神经线"断了，再强的算力也只能瘫痪。具身机器人关节FPC弯折方案，正从"配角问题"升级为"量产瓶颈"。

28+

单台人形机器人

执行器数量

10万次

关节FPC动态弯折

目标寿命

≤5mm

机器人关节

典型弯折半径

一、痛点：关节FPC为什么成了"隐性地雷"

人形机器人不同于工业机械臂。工业臂线路走固定线槽、运动范围有限；而人形机器人全身运动，肩、肘、腕、髋、膝、踝——每个关节都在持续做往复运动，FPC必须在有限空间内反复弯折、扭转，同时保证信号与电力传输绝对可靠。

据行业实测数据，单台人形机器人至少28个执行器，每个关节处需布置多路FPC排线，承担电机驱动、编码器反馈、力传感器信号、温度监测等信号传输。以手臂关节计算，单条FPC在设计寿命内需承受数万至十万次弯折不断裂。

问题在于——动态弯折失效不是"想到就行"。铜箔厚度、覆盖膜开口方式、补强板过渡区设计、走线方向与弯折轴的角度关系，每一个参数都在影响疲劳寿命，需要系统级验证。

行业警醒：多家机器人整机厂反馈，样机阶段一切正常，进入量产试跑后，关节FPC批量出现铜箔断裂、焊点脱落，平均失效时间仅几百小时。根因往往是"弯折方案没有做系统级寿命验证"。

二、弯折失效的三大机制

理解失效机制是设计方案的前提。FPC在关节弯折中的失效，主要表现为三种模式：

1. 铜箔疲劳断裂

这是最核心的失效模式。铜箔在弯折时外层受拉、内层受压，反复循环后，铜晶粒边界产生微裂纹并扩展，最终导致断路。压延铜箔（RA）由于晶粒排列方向与弯折方向一致，抗疲劳性能远优于电解铜箔（ED）。

2. 层间剥离（分层）

弯折时基材与铜箔之间、基材与覆盖膜之间的胶层承受剪切应力，吸湿后胶层强度下降，导致分层。液冷或潮湿环境下，此问题更为严重。无胶PI结构可有效缓解。

3. 焊点与连接器根部开裂

弯折区域的应力传导到焊点或连接器根部，因"硬-软"过渡区应力集中，导致焊点疲劳脱落。补强板边缘是高应力区，需特别注意过渡设计。

三、材料体系：弯折寿命的"地基"

关节FPC的材料选择，直接决定了弯折寿命的上限。

材料要素	推荐方案	不推荐方案	影响
铜箔类型	压延铜箔（RA）	电解铜箔（ED）	RA弯折寿命为ED的3–5倍
铜箔厚度	12–18μm	≥35μm	越薄抗弯折越好，但载流受限
基材结构	无胶2层PI（12.5–25μm）	有胶3层PI	无胶型弯折寿命提升3倍+
覆盖膜	低流动度/无胶覆盖膜	厚胶覆盖膜	减少溢胶对弯折区的影响
补强板	PI补强或FR4补强+渐变过渡	不锈钢直角过渡	过渡区设计决定应力集中程度

关键数据：0.05mm厚PI膜在180°弯折时伸长率可达50%（普通塑料仅20%），且回弹后无永久变形。12.5μm无胶PI结构的弯折寿命比25μm有胶型提升3倍以上。

四、布线设计：从"走通线"到"走对线"

材料选对了只是第一步，布线设计才是弯折寿命的"放大器"。以下七条设计铁律，是头部厂商实战验证的结果：

铁律1：走线方向垂直于弯折轴

根据IPC-2223B标准，弯折区域的走线应垂直于弯折轴方向排列。若走线平行于弯折轴，弯折时线路承受最大拉伸/压缩应变，断裂风险急剧升高。这是最常见的设计失误。

铁律2：弯折区无过孔、无焊盘、无元件

弯折区域是"禁区"——过孔、焊盘、连接器、硬补强板边缘、覆盖膜接缝，统统不能出现在弯折区。这些特征点会形成应力集中源，成为疲劳裂纹的起裂点。

铁律3：最小弯折半径：静态≥6t，动态≥10t

按IPC-2223B规范，静态弯折（装配时一次弯曲后固定）最小半径≥6倍板厚；动态弯折（使用中反复弯曲）最小半径≥10倍板厚。以总厚度0.1mm的FPC为例，动态弯折半径≥1.0mm。但人形机器人关节空间极为有限，实际弯折半径可能低至3–5mm，因此更需要精细设计。

铁律4：多层板线路放在中性轴

弯折时，FPC存在一个既不受拉也不受压的"中性轴"平面。多层FPC设计中，将关键信号层布置在中性轴附近，可大幅降低其承受的应变，显著延长寿命。通常将地平面层放在外侧，信号层居中。

铁律5：补强板边缘渐变过渡

补强板（PI/FR4/不锈钢）的末端是应力集中最严重的地方。绝对不能在弯折区放置补强板的末端。补强板应距离弯折区足够远，并在末端采用渐变倒角或阶梯式递减厚度，实现"硬-软"的平滑过渡。

铁律6：覆盖膜开窗精准对位

覆盖膜开窗需大于焊盘本身（单边大0.15mm），确保对位公差下焊盘完全暴露。弯折区附近，覆盖膜不能出现皱褶或侵入弯折区，否则会改变局部刚度，加速断裂。

铁律7：避免直角走线，全部圆弧过渡

线路走向应平滑，避免直角或锐角拐弯。在弯折区与直线区的过渡段，采用大半径圆弧（R≥1.5mm）过渡，消除应力集中点。

五、关节布线拓扑：三种主流路线对比

机器人关节内部空间极为紧凑，如何让FPC"穿越"关节而不被"缠绕损坏"？业内形成了三种主流拓扑路线：

方案A：中空轴穿线

电机轴采用中空结构，FPC从轴心穿过。弯折半径最大、应力最小，寿命最优。缺点是需要定制中空电机，成本较高，走线路径需精确计算扭转角度。

方案B：外侧绕线

FPC沿关节外侧绕行。不需要中空电机，但弯折半径小、外露易损、高动态运动下线缆快速疲劳断裂。仅适合低速、低自由度场景。

方案C：刚挠结合板

在关节刚性区使用硬板（承载连接器/芯片），在弯折区使用软板过渡。兼顾刚性与柔性，8层HDI刚挠结合板已成关节模组的主流方案。设计难度最高，但可靠性与空间利用率最优。

方案D：滑环替代（旋转关节）

对于360°连续旋转关节（如手腕），可考虑导电滑环替代FPC，避免扭线。但滑环体积大、成本高、有磨损寿命限制，多用于工业臂末端，在人形机器人中仅适用于特定旋转关节。

行业趋势：越来越多厂商开始在关节驱动模组中采用8层HDI刚挠结合板设计，在保证空间利用率的同时提升可靠性。中空轴穿线+刚挠结合板是当前公认的最优组合。

六、验证体系：不做寿命验证=裸奔上线

弯折方案的可靠性必须通过实测验证，而不是"凭经验"。完整的验证体系包括：

测试项目	测试条件	通过标准	参考标准
动态弯折寿命	R=3–5mm, 180°弯折, 频率1–2Hz	≥10万次，电阻变化≤10%	IPC-2223B / IPC-TM-650
弯折+温湿度	85℃/85%RH, 同步弯折	≥1万次无断路	客户定制规范
弯折+振动复合	10–2000Hz/5G + 同步弯折	≥5000次无间歇性故障	客户定制规范
扭转弯折	±90°扭转 + 弯折	≥1万次无断路	客户定制规范
焊点拉拔力	弯折后测试	拉力≥5N	IPC-J-STD-001
绝缘电阻	弯折后测试	≥100MΩ	IPC-6013

"很多团队只做常温弯折验证，上线后才发现在高温+弯折复合条件下寿命骤降50%以上。机器人关节内部温度可达60–85℃，不做复合工况验证就是裸奔。"——某机器人整机厂硬件负责人

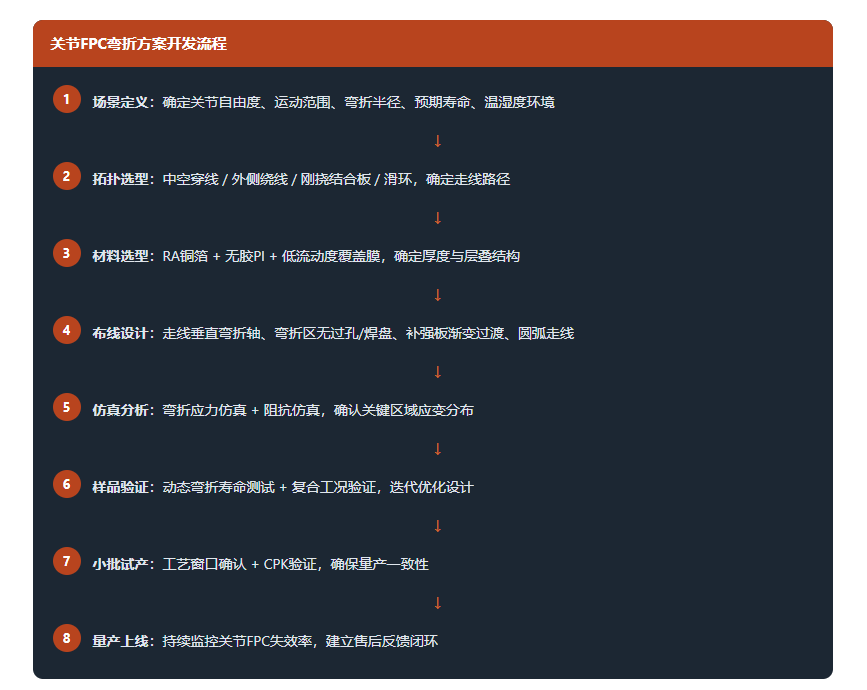

七、从设计到量产的完整路径

八、成本与国产化：弯折方案不只是技术问题

关节FPC的弯折可靠性方案，对成本的影响不容忽视：

压延铜箔价格约为电解铜箔的1.5–2倍，但对弯折寿命的提升是数量级的；
无胶PI成本高于有胶型，但弯折寿命提升3倍+，全寿命周期成本更低；
刚挠结合板制造工艺复杂、良率挑战大，但已成关节模组的最优解；
中空轴电机成本比实心轴高30–50%，但走线方案更可靠；
国产替代正在加速——国产PI薄膜、压延铜箔性能快速提升，国内FPC厂商已掌握25μm/25μm线宽/线距能力。

嘉立创等国内厂商已推出机器人专用高弯折FPC排线，自研激光开窗工艺可做到0.35mm极小间距线路，适配灵巧手触觉电子皮肤的微型布线需求。国产供应链的完善，正为人形机器人量产打开成本与交付的"双通道"。

九、未来展望：从"弯折不断"到"感知合一"

关节FPC的下一步演进，不仅是"弯折寿命更长"，而是向"感知-传输-驱动一体化"方向拓展：

FPC集成触觉传感器：在关节FPC表面集成高灵敏度触觉传感阵列，让机器人"感知"关节弯曲角度与力度；
FPC集成柔性芯片：柔性芯片与FPC的异质集成，将信号调理/放大电路直接放在弯折区附近，缩短模拟信号传输距离；
自修复材料：微胶囊自修复胶粘剂、导电自修复聚合物等前沿材料，有望在微裂纹萌生时自动修复，延长寿命；
数字化孪生验证：基于关节运动数据的弯折寿命预测模型，实现"未坏先知"，从被动验证转向主动预测。

2026年，人形机器人全球出货量预计突破1.3万台，2030年有望达到60万台。当机器人真正"走入千家万户"，关节FPC的弯折可靠性将不再只是实验室里讨论的话题，而是直接关乎安全与体验的量产指标。做好弯折方案，是具身智能从"能动"到"可靠动"的关键一步。
