FPC品质标准判定规则详解：从外观到可靠性的判定逻辑
来源：FPC工程实践专栏 ｜ 主题：品质判定与检验
FPC（柔性电路板）出货前要经过一套系统的品质判定，目的不是"找毛病"，而是用统一规则把"可用"和"不可用"清晰地分开。行业普遍以IPC-A-6013（柔性印制板验收规范）为主框架，结合客户Spec形成最终判定标准。理解判定规则，既有助于制造端控制良率，也有助于客户在来料检验（IQC）时有据可依。
一、判定的三级体系：Acceptable / Nonconformity / Defect
品质标准的核心是把问题分成三个层级：
- 可接受（Acceptable）：在规范限度内，不影响结构与功能，无需处理。
- 不适用/轻微不符（Nonconformity）：偏离规范但经评估不影响可靠性，通常按"过程警示"记录。
- 缺陷（Defect）：直接影响电气性能、机械可靠性或装配，必须拒收或返工。
工程中真正关注的是"缺陷"的红线，以及哪些"轻微不符"可以放行。判定规则的本质，是用风险等级决定处置方式。
二、外观类判定规则
1. 导体（线路/焊盘）
- 线宽/线距：按设计值±公差（常见±15%~20%），超出且影响间距则判缺陷。
- 铜面缺口/凹陷：深度不超导线宽度20%、不露基材，一般可接受；露基材判缺陷。
- 镀层/氧化：无露铜、无锈蚀；轻微变色不判缺陷，但影响可焊性则拒收。
2. 覆盖膜（Coverlay）与阻焊
- 偏移：不暴露焊盘或导体，且在公差内可接受；盖住焊盘判缺陷。
- 气泡/分层：直径与数量受控，关键区（焊盘、弯折区）不允许。
3. 补强（Stiffener）
- 贴合偏移、翘起：不超出公差、不影响装配可接受；脱层判缺陷。
- 尺寸与位置：与连接器/装配区对应，超差影响对位则拒收。
三、尺寸与装配类判定
- 外形尺寸/冲切毛边：按图纸公差；毛刺高度受控（一般≤板厚一定比例），超规且易划伤判缺陷。
- 孔/槽：孔径、位置度按图纸；破孔、偏位影响插件或定位判缺陷。
- 弯折区：覆盖膜/补强不得压在弯折带上，开裂风险区一律判缺陷。
四、可靠性判定规则
外观之外的可靠性，靠测试与分层检验判定：
1. 层间结合（剥离/分层）
基材、胶层、铜箔结合力需达规范（如剥离强度≥规定值）。断面可见清晰分层、空洞、胶量不足的判缺陷。

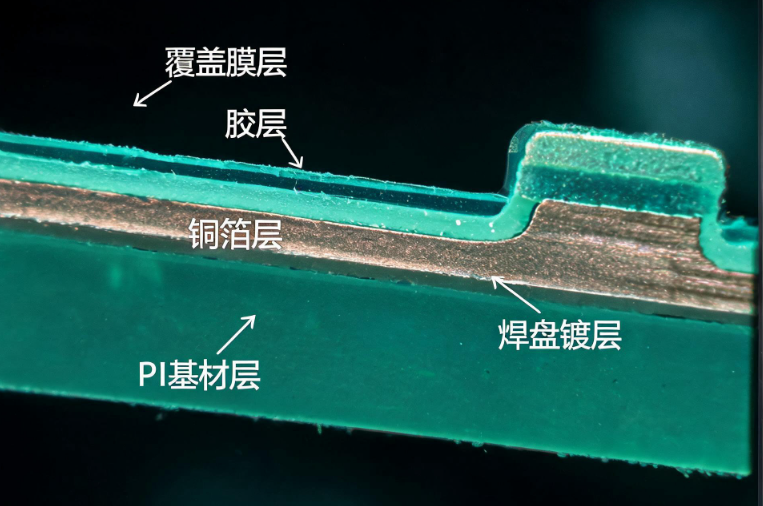

2. 镀层与截面质量
孔壁、焊盘镀层需连续无空洞；微空洞集中在关键区（如弯折、连接位）判缺陷。
3. 弯折寿命
动态弯折板按客户要求的弯折次数（如10万/100万次）台架测试，未达次数即断判缺陷。
4. 环境耐受
耐温、耐湿、耐化学、阻燃（如UL94 V-0）为必检项，不达标判缺陷。
五、常见缺陷与处置对照
- 露基材/露铜 → 缺陷，拒收（腐蚀与短路风险）。
- 覆盖膜盖焊盘 → 缺陷，拒收（无法焊接）。
- 补强脱层 → 缺陷，拒收（装配失效）。
- 弯折区覆盖膜压线 → 缺陷，拒收（弯折断线隐患）。
- 轻微线边锯齿且未超公差 → 可接受。
- 非关键区小气泡/轻微变色 → 按客户Spec评估放行。
六、检验方法与判定流程
标准流程为：来料/首件 → 外观AOI+目检 → 尺寸测量 → 可靠性抽样（剥离、弯折、环境）→ 分层金相（必要时）→ 按AQL抽样方案判定批次。判定时优先以客户Spec为准，Spec未覆盖处引用IPC等级（一般消费类Class 2、高可靠类Class 3）。
七、实务要点与趋势
实际判定常遇到"标准打架"：IPC通则与客户Spec不一致时，以更严者为准。趋势上，AOI与AI视觉正把外观判定从"人眼比对"转向"数据化阈值判定"，而可靠性则越来越多用截面金相+在线监测做过程能力管控。对制造端而言，把判定规则前置到DFM（可制造性设计），比事后挑缺陷更划算。
FPC品质判定的核心，不是把标准背下来，而是建立"风险分级—证据判定—处置一致"的逻辑：外观看限度、可靠看测试、边界看Spec，三者结合才能既保住良率，又不放过真正的缺陷。
本文为品质判定篇 · 内容基于FPC工程实践与IPC规范整理
